在开关电源中，经常有讲到EMI滤波电路。EMI就是电磁干扰，电磁干扰会对用电设备带来很大的影响，特别是对电源要求高比较精密的仪器设备，所以，EMI滤波电路是很重要的一个辅助电路

从电源输入端开始，首先经过的就是EMI滤波电路，EMI滤波电路一般由X电容，Y电容和电感组成。

1，X电容
X电容是安规电容，是CBB电容中的一种（CBB电容是一种薄膜电容）。

X电容跨接零线和火线，消除零线和火线之间的噪音，这种噪音也就是差模干扰，也就是我们常说的低通常态噪音。我们使用的交流电频率是50Hz，X电容容许50Hz的市电通过，高于50则被过滤掉了。

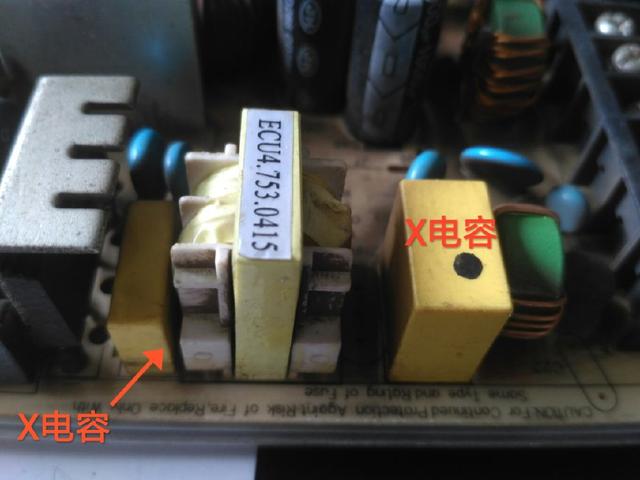

在正规的开关电源中，X电容是颗四四方方的安规电容，而有些厂家生产的就直接使用了普通的CBB电容替代了

2，Y电容

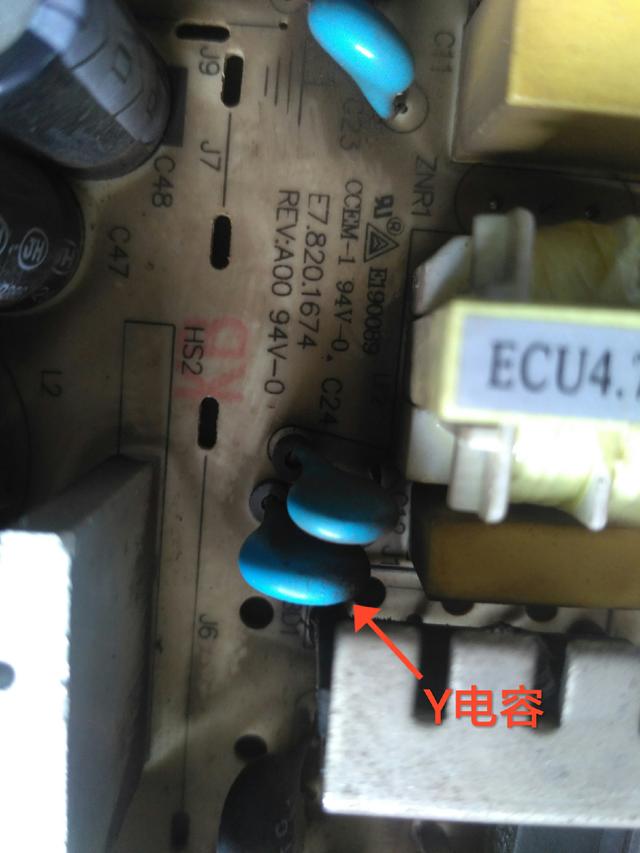

Y电容是瓷片电容，y电容在EMI滤波电路中有两个，一个连接零线和地线，一个连接火线和地线。

Y电容的容量一般都比较小，作用是消除共态噪音，也就是共模干扰
3，共模电感

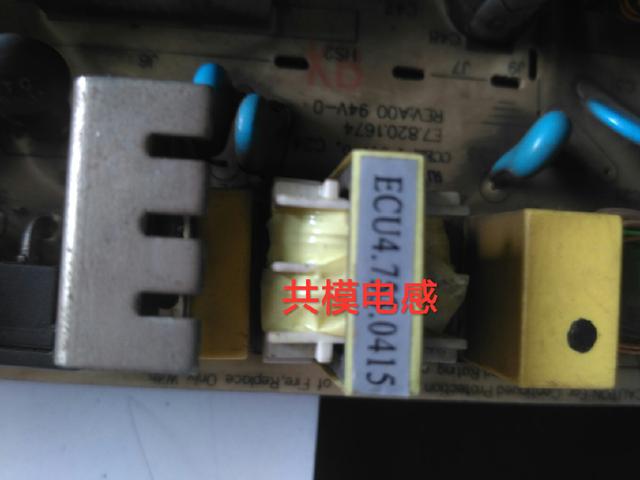

共模电感是加强滤波，一般都和滤波电容配合使用，有两组线圈，一组串联在火线中，一组串在零线中，请注意，电感是串在电路中的。

抑制市电中的共模干扰，同时也防止开关电源对市电的干扰。通俗点的说法就是不让外界干扰自己，不让自己干扰外界。

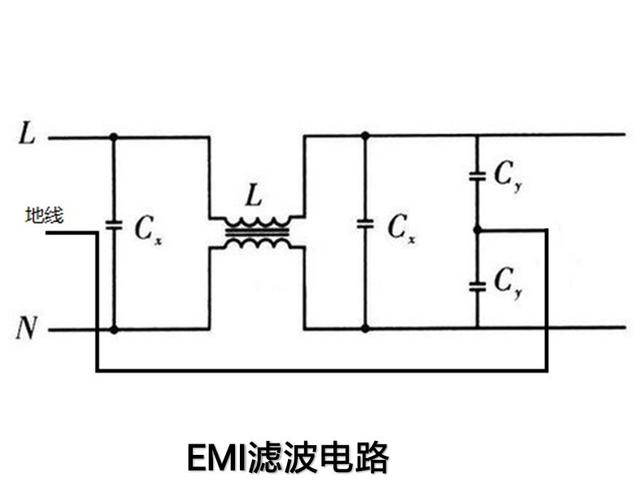

大家看看电路图：

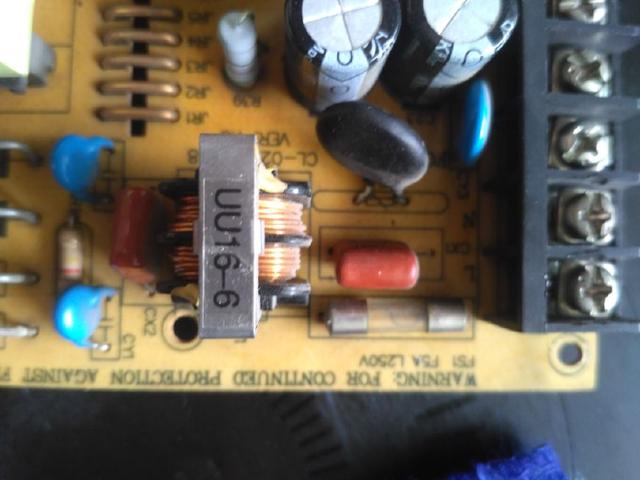

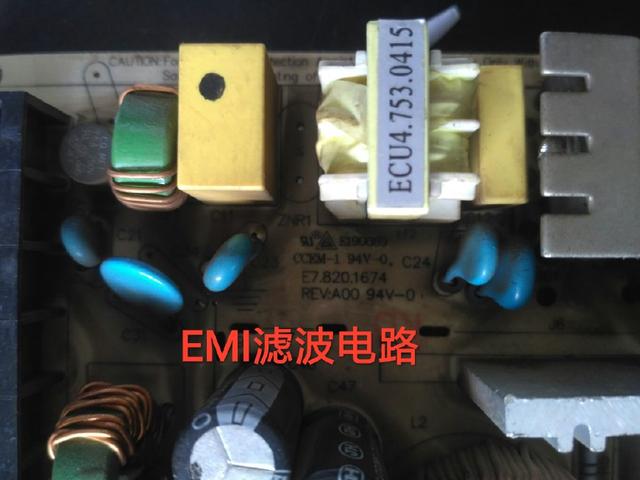

结合实物就很容易理解了，Cx是Y电容，Cy是Y电容，L是电感，K,N是零线，火线输入。请注意，地线接于两个串联的Y电容之间。这个应该不难看懂。
好点的开关电源一般有二级EMI滤波电路，一级在输入电源线上，一级在线路板上，当然也有二级都整合在线路板上的，这种开关电源使用体验比较好，至于那些为了节约成本，而缩减元件的开关电源，比如说，只设计一级EMI滤波电路，不按要求使用安规电容等等，使用起来就没有这么放心和舒畅了！
